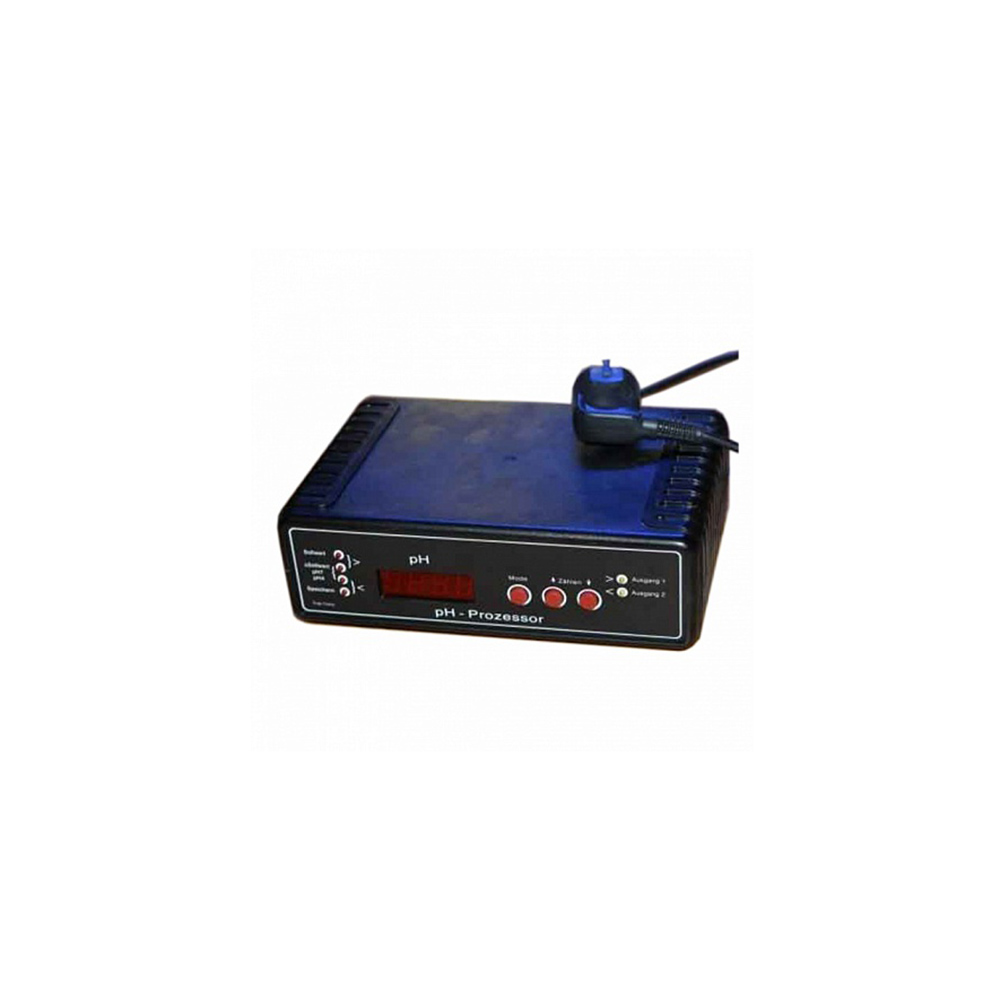

Процессор рН TROP ELECTRONIC

Процессор pH TROP ELECTRONIC

TROP - процессоры предназначены для управления определенными значениями воды, например рН, окислительно-восстановительными реакциями или проводимостью. Это может быть легко достигнуто путем смешивания воды из различных источников, используя электромагнитные клапаны, насосы-дозаторы, озонаторы и другое оборудование. С помощью сенсоров процессора измеряются фактические значения. Выходные данные активируются в соответствии с установленными значениями. Цифровой дисплей на передней панели показывает самые последние фактические значения. Датчики, преобразующие физические значения в электрические, должны быть установлены вне основной системы. Лучше всего установить их в более спокойной зоне, наполовину погруженными в воду, используя наш универсальные стабилизаторы для датчиков.

1. Элементы на передней панели

• Дисплей, отображающий текущее значение (также используется для программирования)
• Светодиоды, показывающие состояние релейного выхода на задней панели
• Светодиоды, отображающие разницу между фактической и заданной величинами
• кнопки Push для управления устройством

2. Режим измерения

После включения процессор сразу введите режим измерения. Значение датчика может быть преобразовано, представлено на дисплее и сопоставляется заданному значению. Результат показывается светодиодами с левой стороны. Если фактическое значение ниже заданного нижнего значения, загорятся 2 светодиода, что означает вверх - проверить настройки. Если фактические значения выше верхнего уставленного значения, загорятся 2 светодиода, что означает вверх - проверить настройки. Выходы сзади включаются через 10 - 45 секунд во избежание ненужной загрузки - переключения в связи неспокойным поведением воды или другими обстоятельствами. В случае, если фактическое значение находится в промежутке между запрограммированными пределов, светодиодов и выходы не активируются. Выход за пределы нормы отображается на дисплее как ----". Это означает, что значение датчика слишком высокое или низкое для обработки.

3. Программирование

При одном нажатии кнопки Mode" устройство переходит в режим программирования. Светодиод Sollwert" (заданная величина) загорается. На дисплее отображается P__1" (нижняя величина). Значения меняются путем нажатия кнопки вверх - вниз. Длительное нажатие кнопки вверх или вниз служит для быстрого увеличения (уменьшения) значений. Установка подтверждается повторным нажатием кнопки Mode с последующим программированием верхней величины. На дисплее появится сообщение P__2" (выше уставки). В настоящее время выше заданного значения должна быть скорректирована таким же образом. После этого, Программирование завершается нажатием кнопки Mode" - кнопку еще раз. Неправильные настройки уставки, как низкое значение равно выше стоимости, или низкое значение выше верхнего значения не принимаются и свидетельствует мигание светодиода слева. Просто нажмите кнопку Mode" - кнопку, чтобы повторить этот процесс.

Режим программирования автоматически прерван после 10 секунд бездействия. Если ни одна кнопка не нажата более чем на 10 секунд устройство возвращается в режим измерения с использованием предыдущего значения уставки.

4. Калибровка

Система должна быть откалибрована, время от времени в связи с тем, что измерения зондов старения.

В зависимости от требуемой точности следующие процессы должны быть выполнены в определенные промежутки времени (1, 3 или 6 месяцев). Калибровка должна быть выполнена только с помощью прилагаемого жидкости калибровки, гарантировать точные и долгосрочные стабильные результаты во всем диапазоне измерений. Для достижения наилучших результатов калибровки решения должны иметь одинаковую температуру объекта измерения.

Первые датчики кончик должен быть погружен в колбу с рН 7 - решение.

Режим калибровки сейчас занимается, нажав кнопку Mode" - дважды. Первый запуск показывает, P__1" на дисплее. Теперь удерживайте кнопку Mode" - кнопки в течение 10 секунд в то время как на дисплее появится надпись P__2". После истечения дисплей превращается в PH7".

Калибровка режим. Светодиодные pH7 включен.

После приблизительно 10 секунд дисплей меняет свое значение на значение напряжения в соответствии с входными датчиками. Это исходное значение в мВ (мВ), а не рН - значение. После того, как значение на дисплее расположился пресс Режим" - кнопки и процессоры отображать изменения Ph4" и светодиодной pH4 в положение ВКЛ. Теперь положите Расследование pH4 - и ждать, чтобы изменить. После ок. 10 сек другого сырья величина напряжения отображается. Подождите, чтение, чтобы стать стабильным и нажмите кнопку Mode" - кнопкой.

Дисплей переключается на L" (задвижка) с указанием устройство хочет подтверждения. Использование вверх - вниз - Кнопка 1" или 2" может быть выбран. 1" означает отмены. При нажатии кнопки Mode" - кнопка в таком состоянии, новые значения калибровки, отбрасываются.

Процессор возвращается к предыдущим значениям калибровки и возобновляет работу. При нажатии кнопки Mode" - в то время как кнопка 2" на дисплей подтверждает Измеренные значения, начинается исчисление нового калибровочной кривой, сохраняет расчет набора и возобновляется нормальные измерения и контроля режима.

5. Применение

Давайте предположим, прудов, которые подлежат контролю как правило, падение рН - ценности. Установка насоса-дозатора управления жидкости с карбонат-бикарбонат в верхнее - на выходе ("Auf") на задней принесет воды обратно в желаемого значения - значение. Снижение рН - значение может быть достигнуто путем введения диоксида углерода (СО2) в воде с помощью вниз - выход ("AB") на задней панели и соответствующего оборудования для дозирования. Сочетание вверх - вниз - управление также возможно с помощью обоих выходов одновременно.

• Производитель: TROP ELECTRONIC
• Страна производителя: Германия
